Технически университет – Варна

Курсов проект

Катедра: Автоматизация на производството

Дисциплина: Проектиране на системи за автоматизация

Тема: Автоматизация на пропарването при

производството на обемни санитарни кабини







 Съдържание





1.Техническо задание
2.Обяснителни записки

2.1.Описание на технологичния процес

2

background image

2.2.Съставяне на принципна схема за автоматизация
2.3.Избор   на   закон   на   регулиране   и   оптимална   настройка   на

регулатора

2.4.Построяване на преходния процес на системата и  качество на

преходните процеси

2.5.Съставяне на принципната електрическа схема
2.6.Избор на апаратура, проводници и кабели
2.7.Съставяне на монтажна схема
2.8.Избор на табло (пулт)
2.9.Избор на Изпълнителни механизми и регулиращи органи
2.10.Съставяне на схемата на външните връзки
2.11.Анализи, спецификации, заявки

3.Обяснителна записка на сметната документация

3.1.Количествена сметка
3.2.Сметка 1
3.3.Сметка 2
3.4.Обща рекапитулация
3.5.Изчисляване   на   икономическия   ефект   от   внедряването   на

автоматизацията

4.Инструкции

4.1.Инструкции за експлоатация
4.2.Инструкция за заземяване
4.3.Инструкция за охрана на труда и противопожарна охрана

5.Използвана литература.

2.Обяснителни записки.

2.1.Описание на технологичния процес.

3

background image

Целта на проекта е да се създаде система за автоматизация на

процеса на пропарване на обемни санитарни кабини и асансьорни шахти:
         2.1.1 Особености в устройството на камерите.

При производството им се изсипва бетон в специална форма,

като по този начин се оформят стените и тавана на кабината, като пода на
кабината се изработва в отделна форма. Камерите с периодично действие
биват   два   типа:   ямни   и   тунелни.   И   двата   типа   се   монтират   както
отделностоящи, така и в блок от няколко камери.

А)

В

  камерите   от   тунелен   тип

  зареждането   на   изделията   се

извършва   в   хоризонталната   плоскост,   а   в

ямните   камери  зареждането

става отгоре.

Б)

Камерите от ямен тип

 могат да бъдат частично или напълно

заровени под нивото на пода. Похлупаците на ямните камери се правят
топлоизолирани и паронепроницаеми. Равномерността на разпределение
на парата по камерата от ямен тип се обезпечава от кръгъл, перфориран
паров регистър.

2.1.2 Особености на процеса:

Благодарение   на   инжектиращите   свойства   на   паровата   струя   в

камерите   се   създава   рециркулация   на   паровъздушната   смес,   което
подобрява нагряването на изделията, които не са в контакт с паровата
струя.   При   нагряване   с   остра   пара   водата   от   бетонната   смес   не   се
изпарява, обратно – водната пара в процеса на нагряване на изделията се
кондензира   на   повърхността   им,   повишавайки   тяхната   влажност.
Втвърдяването   на   бетона   е   процес   зависещ   от   състава   му,   околната
влажност и много силно от температурата. Ако температурата, при която
се   втвърдява   бетона   не   отговаря   на   технологичните   изисквания   ще   се
получи   негодна   продукция.   Ако   температурата   е   прекалено   висока
повърхността на бетона ще се втвърди много по-бързо от вътрешността и
ще се получат вътрешни напрежения в бетона и той ще се напука, а ако
температурата   се   изменя   прекалено   бавно   ще   се   намали
производителността и от там ще се намали печалбата. Бетона трябва да се
втвърдява според посочените по-горе времедиаграми, като загряването
става с помоща на пара, а охлаждането става с помоща на вода.

2.2.Съставяне на принципна схема на автоматизация

Принципната схема за автоматизация  е показана на чертеж ПСА 1.

Температурата във формата се измерва с помоща на два терморезистора
поместени   в   един   корпус.   Сигнала   от   тях   преминава   през   нормиращи

4

background image

преобразуватели,   като   нормирания   сигнал   от   единия   терморезистор   се
подава   на   регулатора,   а   другия   на   показващия   прибор.   Регулатора
изработва управляващ сигнал в зависимост от заданието за температурата
в работната камера  и текущата температура във формата, този сигнал се
подава   към   изпълнителните   механизми,   който   в   комбинация   с
регулиращите органи променят дебита на парата или водата, в зависимост
от това дали формата се загрява или охлажда. Кондензиралата вода се
извежда от формата. Поставен е и регулатор за поддържане на постоянно
налягане на парата, като и два манометъра за следене на налягането на
парата.

2.3.Избор на закон на регулиране и оптимална настройка на регулатора.

 При избора на регулатор преди всичко трябва да се определи видът

му:   позиционен;   непрекъснат;   дискретен.   Ориентировъчно   това   става   в
зависимост от отношението на закъснението и времеконстантата на обекта

τ/Т

, в случая това отношение е  0.37.

 0.2<

τ/Т

<1- непрекъснат регулатор.



Настройката   на   ПИ-регулатора   се   прави   по   метода   с   разширените
амплитудно-фазови характеристики.
За настройката е необходимо да се определи степента на колебателност
m.
Връзката на пререгулирането

σ

 и степента на колебателност е:

m

e

π

σ

=

При 20% пререгулиране степента на колебателност е m=0.512.
Когато   имаме   зададена   степен   на   колебателност   оптимизацията   се
извършва   с   помощта   на   разширени   АФХ.   Те   се   получават   от
предавателната   функция   чрез   замяна   на   оператора   р   със   зависимостта

р

a j

β

= + ⋅

р

m

j

ω

ω

= − ⋅ + ⋅

.

 По този начин се работи с характеристика, чийто аргумент се изменя по
контур различен от имагинерната ос, както е при обикновената АФХ.
Ако се положи

*

*

*

об

об

1

W (m,

) Re (m,

)

Im (m,

)

W (m,

)

j

j

j

j

j

ω

ω

ω

ω

=

+ ⋅

=

параметрите на регулаторите могат да се изразят чрез параметрите на
обекта.

5

background image

За ПИ-регулатор:

2

*

0об

*

*

1об

об

C

(m

1) Im (m,

)

C

m Im (m,

) Re (m,

)

j

j

j

ω

ω

ω

ω

= ⋅

+ ⋅

= ⋅

Където

0

C

k / T

=

1

p

C

k

=

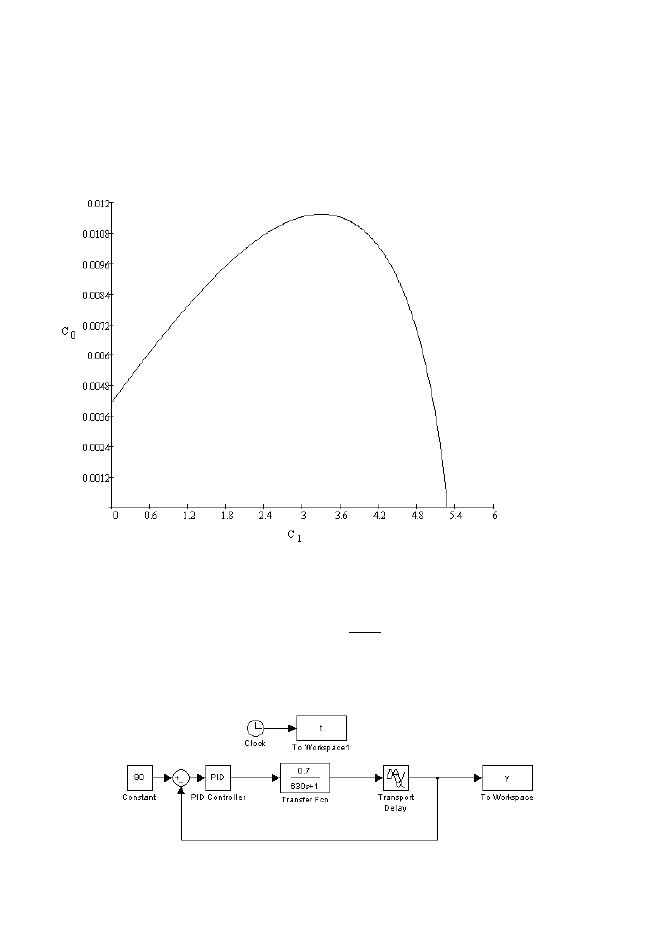

Зависимостта

0

1

C

(C )

f

=

 с промяна на честотата

ω

.

За точката на екстремума -

0

C

3.34

=

 , C

1

=0.0117

Параметрите на регулатора:

p

1

о

%xpo

k

C

3.34

C

=

=

Tи=kp/Co=3.34/0.0117=2.85

Модел на MATLAB симулиращ  преходните процеси:

6
