АНАЛИЗ НА КОМБИНАЦИОННИ СХЕМИ

Комбинационна схема

 – логическа схема, чиито изходни реакции в даден мо-

мент от време се определят единствено от входния набор в този момент и не
зависят   от   това,   което   е   подавано   към   входовете   на   схемата   в   предходни
моменти, т.е. не зависят от

предисторията

 на схемата.

1. Статичен анализ

Статичният анализ е процедура, при която се получава системата собствени

(изходни) функции на анализираната схема.

а) Задачи на статичния анализ:

•

да се установи дали построената  схема реализира логическите функ-

ции, заложени като алгоритъм на нейното действие, т. е. анализът е процес, послед-
ващ процеса на синтез;

•

да   се   изследва   непозната

схема;

•

да се намери на причината за

грешна работа на схемата;

•

да   се   минимизират   собстве-

ните функции и да се построи нова схема
със същия алгоритъм на действие, но с по-
добри показатели.

б) Опростяващи предположения:

•

всичките   сигнали   в   схемата   са

идеални,

•

в логическите елементи не се получават закъснения на сигналите.

•

в) алгоритъм

Статичният анализ на реалните схеми се провежда по структурната схема на

устройството. Алгоритъмът за провеждане на статичния анализ включва следните
стъпки:

I)  наименуване   на   всички   входни,   изходни   и

междинни

променливи   в

структурната   схема     (

Междинна

е   онази   променлива,   която   е   изходна   по

отношение на един логически елемент в схемата и е входна по отношение на друг;

II) изразяване   на   изходната   променлива   на   всеки   логически   елемент   като

функция на входните му променливи;

III) получаване на скобови форми на изходните променливи на логическата

схема като функции на входните й променливи чрез последователно заместване;

IV) при необходимост  – преобразуване на получените в стъпка III) форми.

Пример 1.

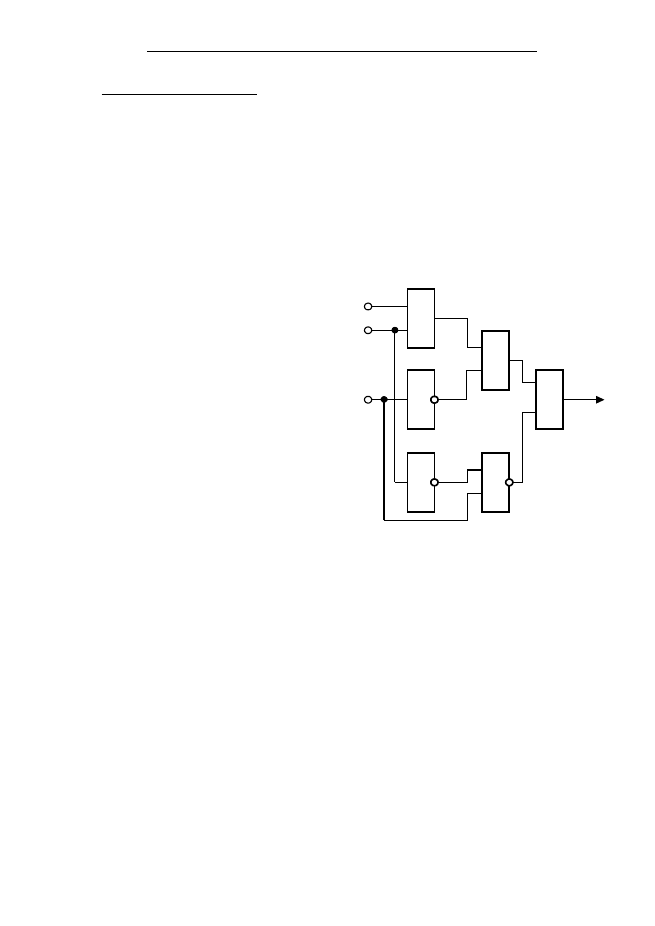

 Намерете   функцията,   която   се   реализира   от   показаната   на

1

x

1

1

y

1

x

2

&

1

x

3

&

1

&

1

2

3

4

5

6

y

4

y

3

y

2

y

5

y
